1. Koszty budowy i eksploatacji
- Lód (Woda):
- Koszty budowy (CAPEX): Materiał magazynujący (woda) jest praktycznie darmowy i powszechnie dostępny. Koszty inwestycyjne systemu (zbiornik, wężownice) szacuje się na ok. 100–200 EUR/kWh.
- Koszty eksploatacji (OPEX): Mogą być wyższe ze względu na konieczność pracy agregatu chłodniczego w bardzo niskich temperaturach (parowanie ok. -4°C do -6°C), co obniża współczynnik wydajności (COP) urządzenia o ok. 30–35% podczas ładowania.
- Hydraty soli:
- Koszty budowy (CAPEX): Materiał jest droższy od wody (szacunkowo 1–20 USD/kWh), ale tańszy od parafin organicznych. Wymagają one jednak stosowania droższych zbiorników i wymienników ze stali nierdzewnej lub polimerów ze względu na korozyjność.
- Koszty eksploatacji (OPEX): Zazwyczaj niższe niż w przypadku lodu. Możliwość doboru temperatury przemiany (np. 10–15°C dla chłodzenia) pozwala chillerom pracować przy wyższych temperaturach parowania, co znacząco podnosi ich efektywność energetyczn.
2. Skomplikowanie systemu
- Lód:
- Mechanika: Kluczowym wyzwaniem jest anomalia gęstości wody – podczas zamarzania objętość wzrasta o ok. 8,5%. Bateria termiczna z przemianą fazową oparta na lodzie musi posiadać rezerwę przestrzeni (ok. 10–15% objętości), aby uniknąć pęknięć zbiornika lub uszkodzeń wymiennika.
- Dynamika: Występuje asymetria cyklu – lód przewodzi ciepło ok. 4 razy lepiej niż woda, co sprawia, że proces rozładowania (topnienia) jest łatwiejszy do przeprowadzenia niż proces ładowania (zamarzania) przy tych samych różnicach temperatur.
- Hydraty soli:
- Enkapsulacja: Muszą być szczelnie zamknięte (mikro- lub makrokapsułkowanie), aby zapobiec odparowywaniu wody krystalizacyjnej lub absorpcji wilgoci z otoczenia, co zmienia ich właściwości termiczne.
- Stabilizacja: Systemy te wymagają stosowania nukleatorów (aby uniknąć zjawiska przechłodzenia) oraz zagęstników polimerowych, które zapobiegają rozwarstwianiu się składników.
3. Degradacja materiału PCM
- Lód:
- Woda jako medium magazynujące nie ulega degradacji i zachowuje stałe właściwości termodynamiczne (entalpia fuzji 333–334 kJ/kg) przez dowolną liczbę cykli. Ryzyko degradacji dotyczy jedynie komponentów mechanicznych (korozja wężownic).
- Hydraty soli:
- Są podatne na segregację fazową – po wielu cyklach topnienia cząsteczki soli mogą osiadać na dnie, co uniemożliwia ich ponowne połączenie z wodą krystalizacyjną podczas krzepnięcia.
- Trwałość: Wymagają zaawansowanych dodatków stabilizujących, aby wytrzymać 7 000–10 000 cykli pracy (ok. 20–30 lat użytkowania budynku). Degradację w niektórych przypadkach można odwrócić poprzez proces „wygotowania” (ang. cooking).
4. Komfort użytkowania
- Lód:
- Doskonale sprawdza się w strategii load shifting (przesuwanie obciążenia na noc) i peak shaving (redukcja mocy szczytowej) w dużych obiektach. Zapewnia bardzo niską temperaturę czynnika, co pozwala na szybkie schłodzenie budynku, ale przy tradycyjnej klimatyzacji może powodować przeciągi i hałas.
- Hydraty soli:
- Oferują wyższy komfort dzięki pracy w temperaturach zbliżonych do komfortu ludzkiego (np. stabilizacja temperatury powierzchni ścian na poziomie 22–23°C).

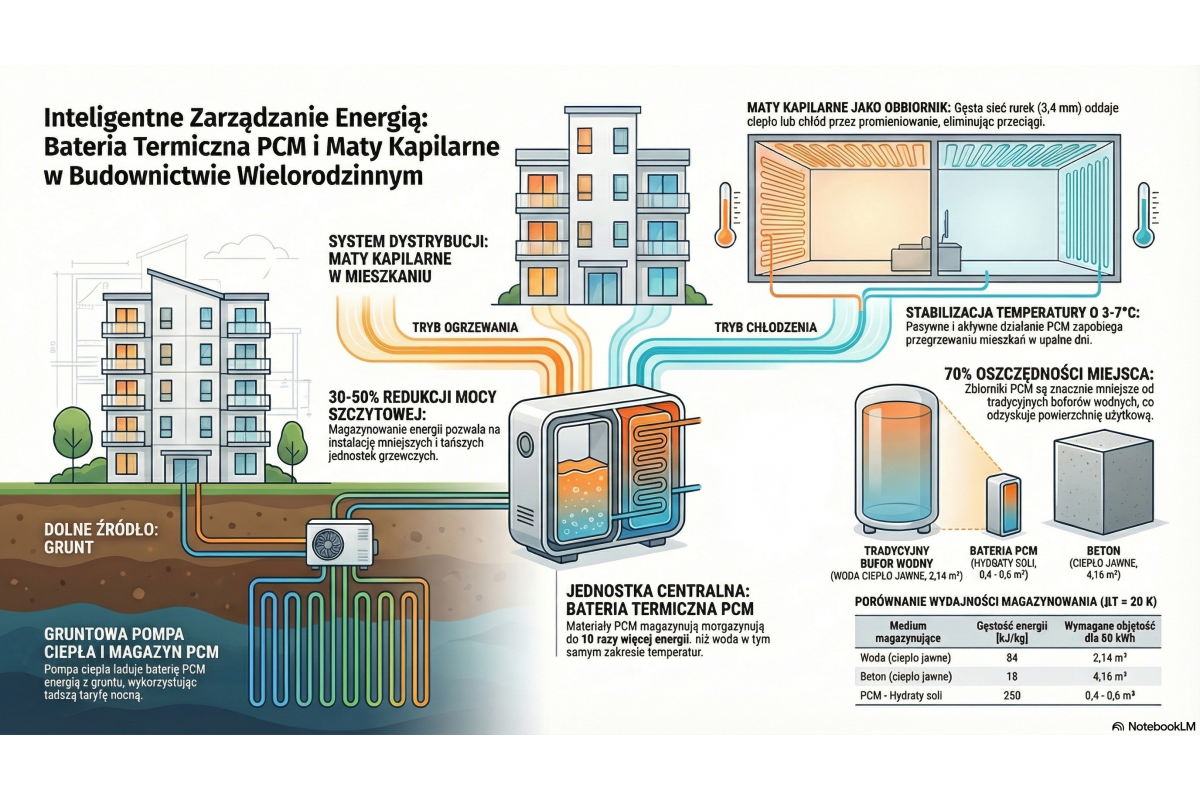

- Integracja z matami kapilarnymi pozwala na stworzenie „aktywnych ścian termicznych”, które chłodzą i grzeją poprzez promieniowanie, eliminując hałas i gwałtowne ruchy mas powietrza.
Podsumowanie porównawcze
|
Cecha
|
Lód (Woda)
|
Hydraty soli
|
|---|---|---|
|
Gęstość energii (obj.)
|
Ok. 85 kWh/m³
|
Wyższa: 80–120 kWh/m³
|
|
Koszt materiału
|
Minimalny
|
Średni ($1–20/kWh)
|
|
Trwałość medium
|
Brak degradacji
|
Ryzyko segregacji fazowej
|
|
Temperatura pracy
|
Sztywne 0°C
|
Konfigurowalna (-51 do +89°C)
|
|
Wyzwania techniczne
|
Ekspansja objętościowa (~9%)
|
Korozyjność i supercooling
|
Wybór zależy od skali obiektu i wymaganej precyzji: lód jest rozwiązaniem typu „goldilocks” dla dużych systemów chłodzenia komercyjnego, natomiast hydraty soli są preferowane w kompaktowych zasobnikach ciepła, systemach CWU oraz instalacjach hybrydowych wymagających stabilizacji mikroklimatu w wąskim zakresie temperatur
