1. Wstęp i kontekst energetyczny
Budownictwo zeroenergetyczne wymaga rozwiązań o wysokiej gęstości magazynowania chłodu i ciepła przy zachowaniu minimalnej objętości instalacji. Tradycyjne zasobniki wodne, oparte na cieple jawnym, wymagają dużych przestrzeni i charakteryzują się stratami postojowymi. Bateria termiczna z przemianą fazową wykorzystuje zjawisko przejścia substancji z jednej fazy termodynamicznej do drugiej, co pozwala na akumulację energii w wąskim zakresie temperatur, oferując gęstość magazynowania od 4 do 10 razy wyższą niż materiały tradycyjne.
2. Podstawy termodynamiczne i matematyczne
Fundamentem działania baterii termicznej jest wykorzystanie entalpii fuzji (L lub r). Zmiana entalpii (ΔH) w procesie izobarycznym odpowiada ilości wymienionego ciepła (Qp). Całkowita pojemność cieplna układu (Qtot) jest sumą ciepła jawnego fazy stałej, ciepła utajonego przemiany oraz ciepła jawnego fazy ciekłej:
W inżynierii budowlanej kluczowym parametrem jest liczba Stefana (Ste), określająca stosunek ciepła jawnego do utajonego. W bateriach termicznych Ste wynosi typowo 0,1–0,3, co potwierdza dominację przemiany fazowej w procesie magazynowania.
3. Mechanizmy strukturalne na poziomie atomowym
Efektywność baterii termicznej z przemianą fazową zależy od mikroskopowej reorganizacji wiązań chemicznych.
- Materiały organiczne (parafiny): Mechanizm opiera się na zmianie konfiguracji łańcuchów węglowodorowych z uporządkowanej struktury krystalicznej (siły van der Waalsa) na stan ciekły o wysokiej entropii.
- Materiały nieorganiczne (hydraty soli): Przejście fazowe wiąże się z destrukcją sieci krystalicznej, w której jony utrzymywane są przez wiązania wodorowe lub siły elektrostatyczne.
- Zjawisko wiązań rezonansowych: W krystalicznych materiałach typu GST (stosowanych w zaawansowanych bateriach termicznych) występują wiązania rezonansowe, które zanikają w fazie amorficznej, co generuje ogromny kontrast właściwości fizycznych i termicznych.
4. Aktywne systemy wymiany ciepła: Synergia z matami kapilarnymi

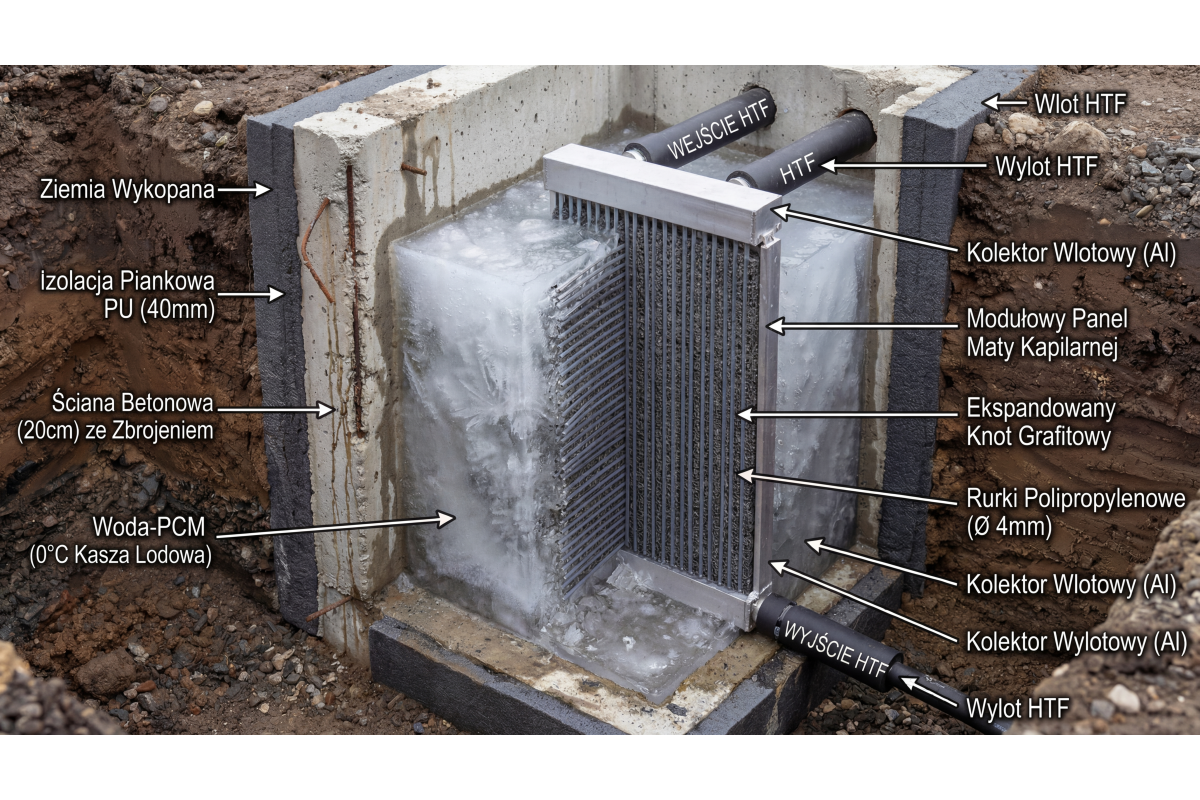

Integracja baterii termicznej z matami kapilarnymi stanowi szczytowe osiągnięcie inżynierii mikroklimatu. Mata kapilarna, składająca się z gęstej sieci rurek polipropylenowych (do 100 mb na m2), zapewnia ogromną powierzchnię wymiany ciepła.
- Redukcja mocy szczytowej: Dzięki izotermicznemu topnieniu materiału PCM i wysokiej dynamice mat, możliwe jest obniżenie mocy urządzeń chłodniczych o 30–50%.
- Czas reakcji: Systemy te reagują na zmiany obciążenia w ciągu 15–20 minut, podczas gdy tradycyjne ogrzewanie podłogowe wymaga do 3 godzin.
- Efektywność (COP): Stabilizacja temperatury zasilania (np. 16–18°C w trybie chłodzenia) pozwala pompie ciepła pracować w optymalnych warunkach, zwiększając jej współczynnik wydajności.
5. Modelowanie numeryczne i symulacje
Precyzyjne zaprojektowanie baterii termicznej wymaga zaawansowanych metod numerycznych.
- Metoda Efektywnej Pojemności Cieplnej (EHCM): Traktuje przemianę fazową jako zależny od temperatury wzrost ciepła właściwego w wąskim przedziale ΔT.
- Metoda Elementów Skończonych (FEM): Badania wykazują, że FEM oferuje wyższą dokładność w symulowaniu rozkładu pól temperatur w bateriach o złożonej geometrii (narożniki, łuki) w porównaniu do Metody Różnic Skończonych (FDM).
- Oprogramowanie: Wykorzystanie narzędzi open-source, takich jak FreeFEM++, pozwala na elastyczne zagęszczanie siatek obliczeniowych, co jest kluczowe przy modelowaniu ruchomego interfejsu fazowego (problem Stefana).
6. Analiza aplikacyjna i badania eksperymentalne
Ważnym punktem odniesienia są badania prowadzone w Instytucie Maszyn Przepływowych PAN w Gdańsku.
- Prototyp w Gdańsku: Instalacja w skali 1:10 wykorzystuje materiał RUBITHERM RT15 oraz maty kapilarne do emulacji obciążeń cieplnych biurowca. Badania te potwierdziły, że bateria termiczna pozwala na efektywny load shifting, czyli ładowanie magazynu w nocy przy użyciu tańszej taryfy i rozładowywanie go w szczycie zapotrzebowania.
- Systemy hybrydowe: Integracja z fotowoltaiką pozwala podnieść wskaźnik autokonsumpcji energii z OZE o 20–30%. W instalacjach solarnych baterie PCM wykazują o 34% wyższą zdolność oszczędzania energii w skali roku w porównaniu do zasobników wodnych.
7. Wyzwania i ograniczenia
Mimo licznych zalet, technologia ta stawia przed projektantami wyzwania:
- Trwałość cykliczna: Nieorganiczne hydraty soli mogą ulegać segregacji fazowej po kilku tysiącach cykli, co wymaga stosowania zagęstników polimerowych.
- Przewodność cieplna: Niska przewodność materiałów organicznych (ok. 0,2 W/mK) wymusza stosowanie dodatków takich jak grafit ekspandowany lub nanorurki węglowe.
- Bezpieczeństwo pożarowe: Duże ilości parafin w przegrodach budowlanych wymagają osłon z płyt gipsowo-kartonowych o podwyższonej odporności ogniowej.
8. Konkluzje i rekomendacje
Bateria termiczna z przemianą fazową nie jest już tylko nowinką technologiczną, lecz dojrzałym narzędziem inżynierskim. Systemy te pozwalają na oszczędność miejsca w maszynowniach o ponad 70% przy jednoczesnej drastycznej redukcji kosztów operacyjnych budynku. Dla budynków powyżej 50 mieszkań rekomenduje się systemy hybrydowe (PCM + Pompa Ciepła + PV), które oferują zwrot z inwestycji w ciągu 3–5 lat w optymalnych warunkach taryfowych. Przyszłość technologii leży w rozwoju materiałów nano-kompozytowych (NePCM) oraz inteligentnych algorytmów sterowania opartych na predykcji pogody i cen energii w sieciach Smart Grid
