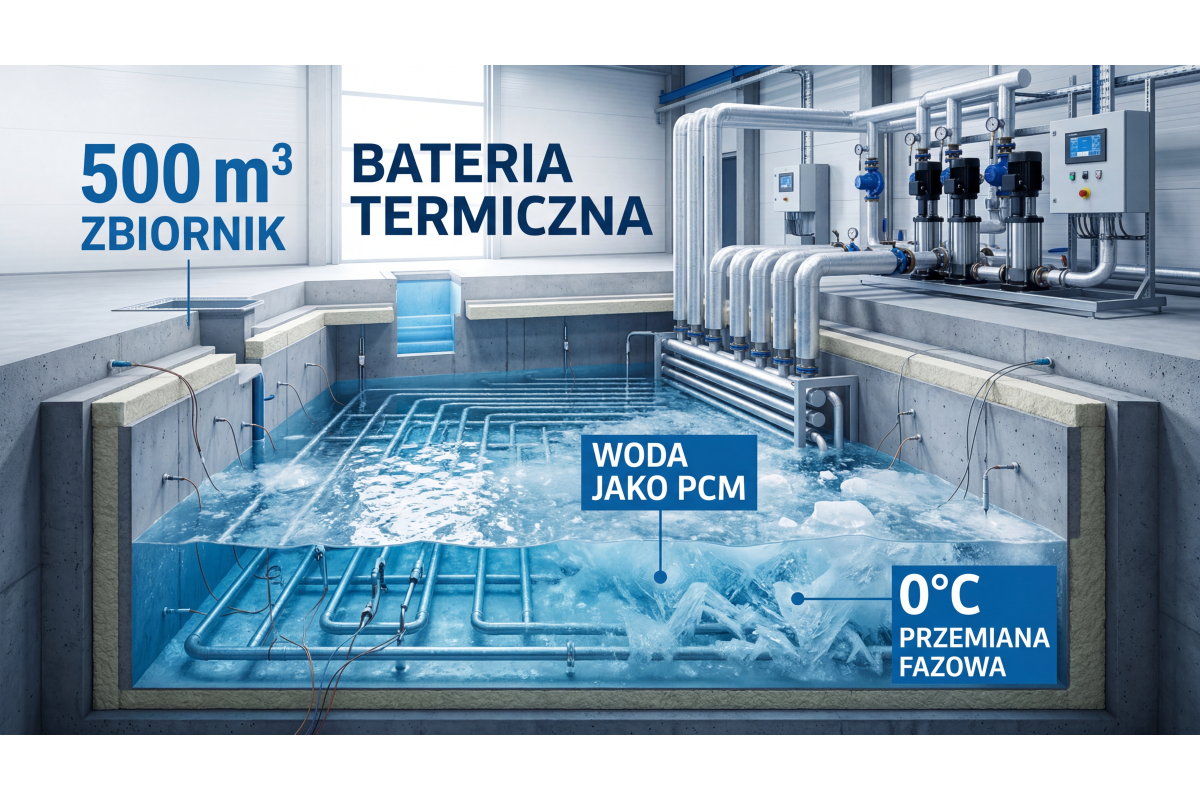

Krok po kroku – jak zbudować pierwszą baterię z wodą jako PCM w zbiorniku o pojemności 500 m³ Artkuł przeznaczony dla zarządców i inwestorów: jak od projektu do eksploatacji zbudować zakopany zbiornik 500 m³ i zorganizować z niego praktyczną baterię termiczną z wodą jako PCM (przemiana fazowa lód–woda wokół 0 °C).

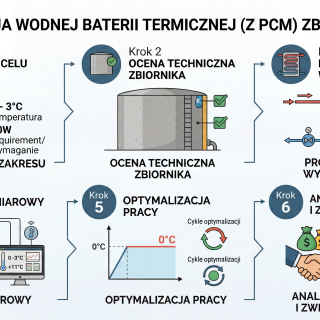

1. Krok 1: Zdefiniowanie celu i zakresu zastosowania

Zanim rozpoczniesz budowę zbiornika, zdefiniuj jasno, do czego ma służyć bateria:

  • Czy zbiornik będzie magazynował chłód (np. chłodzenie procesowe, zimne wody technologiczne, wspomaganie chłodni) czy ciepło (np. magazynowanie nadwyżek ciepła z OZE, pomp ciepła, cogeneracji)?

  • Jaka temperatura pracy jest realna (np. 0 °C jako przemiana fazowa, a zbiornik stabilny w zakresie −2…+2 °C)?

  • Jakie moce i profile zużycia dotyczą firmowego systemu (szczyty dzienne, nocne, sezonowe)?

Na podstawie tego określasz, czy zbiornik 500 m³ jest wystarczający, czy planujesz skalowalność (np. drugi zbiornik w przyszłości).


2. Krok 2: Projekt zbiornika – lokalizacja i konstrukcja

Najpierw projektujesz zbiornik jako całkowicie nowy obiekt, z myślą o przyszłej pracy w cyklach zamarzania/roztapiania.

  • Lokalizacja

    • Wybierz miejsce z dostępem dla ciężkiego sprzętu, bez ryzyka zniszczenia istniejących sieci.

    • Zaplanuj zasięg zbiornika do istniejących instalacji chłodniczych/ogrzewawczych, aby zminimalizować długość rurociągów.

  • Forma zbiornika

    • Zbiornik 500 m³ zwykle projektuje się jako zakopany, cylindryczny lub prostokątny, z dzem wylewanym z betonu lub z blachą stalową z odpowiednią ochroną korozyjną.

    • Projekt powinien uwzględniać ciśnienie wewnętrzne i zewnętrzne, w tym naprężenia po zamarznięciu warszwy wody oraz drgania cieplne.

  • Izolacja termiczna

    • Od zewnątrz zbiornik zakłada izolację (np. ekstrudowany polistyren, mineralna wełna, zasypki) i hydroizolację, aby ograniczyć straty cieplne w zimie i nagrzewanie w lecie.

    • Dno zbiornika może być dodatkowo zbrojone i zabezpieczone przed naprężeniami z zamarzającego lodu.

Na tym etapie powstaje zamknięty, trwały zbiornik 500 m³, gotowy do pełnego zasilania wodą i zaczęcia prac z systemem PCM.


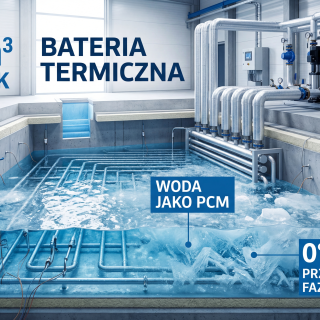

3. Krok 3: Projekt układu wymiany ciepła i PCM‑woda w 0 °C

Teraz projektujesz układ, który „wytłaczy” z wody jej pełną pojemność ciepł utajonego w przemianie lód–woda wokół 0 °C.

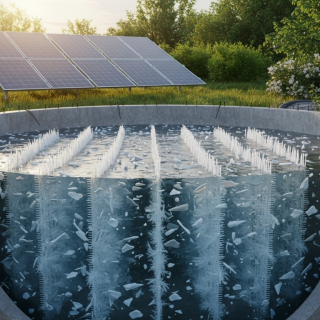

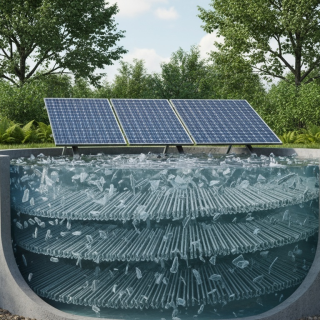

  • Rodzaj wymiennika

    • Najczęściej stosuje się zewnętrzny wymiennik powierzchniowy (np. wężownica z zimnej wody wokół zbiornika, rurki z wodą chłodniczą) albo zewnętrzny zbiornik z cyrkulacją wody z 500 m³ do wymiennika.

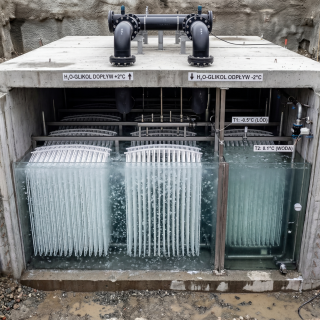

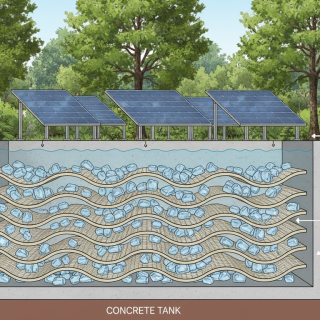

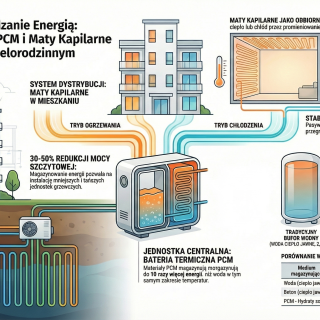

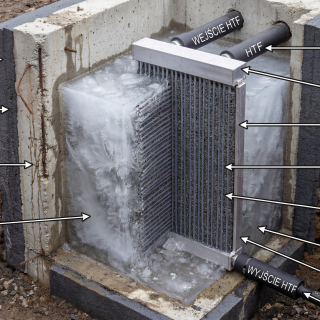

    • Inna opcja: zamknięte maty kapilarne lub płyty wymiany ciepła wewnątrz zbiornika, które zwiększają powierzchnię kontaktu z zamarzającą wodą.

  • Moc wymiennika i cyrkulacja

    • Wymiana ciepła musi być zaprojektowana tak, by można było zakładzić zamarzanie w 0 °C w zadanym czasie (np. 4–8 h), a także roztapianie z zadaną prędkością.

    • Projektuj pompę z zmienną prędkością (VVV) dla zbiornika, aby znieść „szok cieplny” i zminimalizować przechłodzenie wody.

Ten krok transformuje zbiornik 500 m³ z „zwykłego zbiornika wodnego” w zintegrowaną baterię PCM‑woda.


4. Krok 4: Instalacja systemu pomiarowego i monitorowania

Bez odpowiedniego pomiaru nie jesteś w stanie wykazać zysku energetycznego ani kontrolować przemiany fazowej.

  • Czujniki temperatury

    • Zaplanuj trzy pionowe linie czujników w 500 m³:

      • 25%, 50%, 75% słupa wody w trzech lokalizacjach: środek zbiornika, pod bokiem, na drugim boku, oddalonych o około 1/4 długości zbiornika.

    • Czujniki mogą być wielopunktowymi RTD lub termoparami, z dokładnością ±0,1–0,2 °C, zaprojektowanymi z myślą o zamarzaniu w 0 °C.

  • Pomiar ΔT w wymienniku

    • Zainstaluj czujniki temperatury na wejściu i wyjściu z wymiennika (albo z mat kapilarnych), aby obliczyć zysk energetyczny w czasie zamarzania i roztapiania.

  • SCADA/PLC

    • System zapisuje przebieg temperatury vs czas oraz zsumowaną energię (Q = m·c·ΔT + m·L), pozwalając na wyznaczenie plateau przemiany fazowej i zysku z ciepła utajonego.

To pozwala wykazać zysk energetyczny (np. na wykresach „temperatura vs czas” i „energia vs czas”) dla zarządu i inwestorów.


5. Krok 5: Uruchomienie pierwszych cykli pracy i optymalizacja

Po zakończeniu budowy zbiornika i instalacji:

  • Pierwsze napełnianie

    • Napełnij zbiornik 500 m³ wodą, uruchom pompy i wymiennik, zaczynając od łagodnych cykli chłodzenia (np. od 20 °C do 5 °C, bez zamarzania), aby sprawdzić szczelność i działanie systemu.

  • Czujniki kalibracji

    • Przeprowadź kalibrację czujników w 0 °C (np. w łaźni lodowej), aby zapewnić, że zysk energetyczny będzie mierzony z dokładnością do 0,1 °C.

  • Pierwszy cykl zamarzania

    • Opuść temperaturę zbiornika w 0 °C, monitorując plateau przemiany fazowej, przechłodzenie (jeśli występuje) i zysk energii z ciepła utajonego.

    • Na podstawie danych z pierwszych cykli:

      • dostosuj moc wymiennika,

      • profile cyrkulacji,

      • parametry ładowania i rozładowania.


6. Krok 6: Ewaluacja ekonomiczna i skalowanie

Po pełnym sezonie zimowym zbiornik 500 m³ z wodą jako PCM pozwala na:

  • zredukowanie kosztów energii poprzez przeniesienie dużej części zużycia na nocne taryfy,

  • zwiększenie elastyczności produkcji dzięki stałej temperaturze 0 °C,

  • szybki okres zwrotu – bo zbiornik jest zbudowany, a zysk wynika z dodatkowej pojemności ciepł utajonego, a nie z kosztów materiału.

Na podstawie wyników z pierwszego zbiornika można:

  • rozszerzyć system na inne obiekty,

  • rozważyć dodatkowe zasobniki PCM (np. z solami, parafinami) dla wyższych temperatur lub bardziej złożonych zastosowań.
