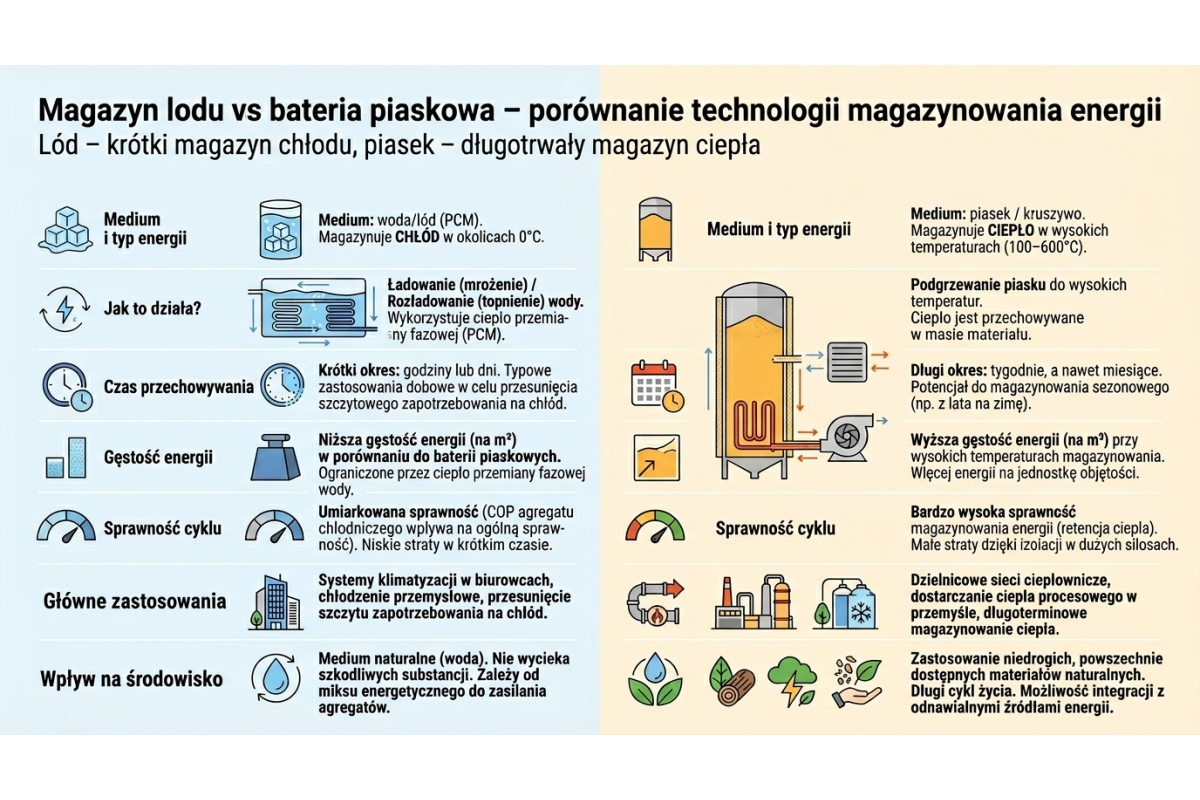

Jak działają oba magazyny

Bateria piaskowa (sand battery)

• Nadmiarowa energia elektryczna (z OZE lub sieci przy niskich cenach) zasila grzałki oporowe.

• Gorące powietrze przepływa przez wymiennik wewnątrz dużego, izolowanego silosu z piaskiem/kruszonym kamieniem (np. steatyt), nagrzewając złoże do ok. 400–600°C, a w projektach badawczych nawet powyżej 800–1000°C.

• Piasek przechowuje energię jako ciepło jawne przez wiele dni lub tygodni przy relatywnie niewielkich stratach, szczególnie przy wysokiej jakości izolacji.

• Gdy ciepło jest potrzebne, zimne powietrze przechodzi przez złoże, nagrzewa się i oddaje ciepło do wody sieci ciepłowniczej lub procesu przemysłowego.

To praktycznie „sezonowy termos na ciepło” dla sieci ciepłowniczych i przemysłu.

Magazyn lodu (PCM – ice TES)

• W nocy, gdy energia elektryczna jest tańsza, chiller produkuje lód w specjalnych zbiornikach (np. „ice-on-coil”).

• W ciągu dnia, gdy jest gorąco i prąd jest najdroższy, topniejący lód chłodzi wodę lub glikol, który zasila system klimatyzacji budynków lub sieć chłodzenia dzielnicowego (district cooling).

• System nie zwiększa (lub tylko nieznacznie zwiększa) rocznego zużycia energii, ale przesuwa zużycie z drogich godzin szczytu na tańsze godziny nocne, redukując moc szczytową i rachunki.

To „bateria na chłód” dla dużych budynków biurowych, centrów handlowych, data center czy systemów chłodzenia dzielnicowego.

Koszty inwestycyjne (CAPEX)

Bateria piaskowa

• Dane kosztowe są częściowo niejawne – firmy (np. Polar Night Energy) podają głównie koszty rzędu ok. 25 USD/kWh pojemności dla prototypów ok. 8 MWh, co oznacza ok. 200 tys. USD za taki magazyn.

• Artykuły branżowe i analizy sugerują, że duże instalacje (np. 100 MWh w Pornainen) mogą być jeszcze tańsze per kWh dzięki efektowi skali, ale brak oficjalnie potwierdzonych liczb.

• Surowiec (piasek/kruszony kamień) jest bardzo tani – często materiał odpadowy z innych procesów przemysłowych, co dodatkowo obniża koszt.​

• Głównym kosztem są: stalowy silos, gruba izolacja, wymienniki ciepła, automatyka oraz przyłącza do sieci ciepłowniczej.

Rząd wielkości: przyjmując ok. 25–40 USD/kWh energii cieplnej jako szacunek (prototypy i komentarze branżowe), taki magazyn jest wielokrotnie tańszy od baterii Li‑ion i porównywalny lub tańszy niż wiele rozwiązań TES o dużej skali.

Magazyn lodu (ice TES)

Koszty zwykle podaje się w $/ton‑hour (1 ton‑hour ≈ 3,517 kWh chłodu):

• Studium porównawcze (USA) przyjmuje koszt 105–147 USD/ton‑hour dla zbiorników lodu oraz 421–1052 USD/ton dla chillerów, co przekłada się na kilkaset USD za kW chłodzenia.​

• Inne źródła i case study (Austin Energy, CALMAC itp.) operują wartościami ok. 120–130 USD/ton‑hour, co przy 1000 ton‑hour daje rząd 120–130 tys. USD za sam magazyn lodu.

• DOE wskazuje, że w wielu aplikacjach cool TES (w tym lód) może nawet obniżyć koszty inwestycyjne w stosunku do klasycznego systemu, bo pozwala zastosować mniejszy chiller (dostosowany do średniego, a nie szczytowego obciążenia).

W uproszczeniu:

• dla chłodu inwestycja w lód jako magazyn często jest tańsza i prostsza niż porównywalne magazyny elektryczne (Li‑ion) o tej samej zdolności do redukcji mocy szczytowej i przesunięcia zużycia.

Koszty eksploatacji i sprawność

Sand battery

• Sprawność cyklu „elektryczność → ciepło → ciepło u odbiorcy” jest wysoka; straty magazynowania rzędu kilkunastu procent przy długim okresie (tygodnie) – realne instalacje raportują zachowanie 85–90% energii cieplnej.

• Koszt energii „zmagazynowania” zależy głównie od różnicy cen energii przy ładowaniu i kosztu alternatywnego paliwa (olej, gaz, biomasa), bo O&M samego magazynu jest bardzo niski (mało części ruchomych, brak chemii).

• Żywotność szacuje się na 20–30+ lat, z minimalną degradacją złoża (piasek i stalowe rury) – to zbliżone do klasycznych instalacji ciepłowniczych.

Problem pojawia się, gdy chcemy z tego z powrotem zrobić prąd – wtedy trzeba użyć np. turbiny gazowej / obiegu Braytona, co obniża sprawność do 30–40%, więc sand battery nie jest opłacalnym magazynem energii elektrycznej, tylko ciepła.

Ice TES (PCM – lód)

• Sprawność „chłód z lodu vs chłód z bezpośredniej pracy chillera” jest zbliżona, ale system lodowy zwykle zużywa trochę więcej energii całkowitej, bo pracuje przy niższych temperaturach parowania (trzeba mocniej schłodzić wodę, żeby wytworzyć lód).

• Z punktu widzenia rachunku za prąd jest jednak korzystniej, ponieważ:

  • chłodzenie odbywa się w nocy przy niższych cenach energii,

  • minimalizuje się lub eliminuje pobór mocy w drogich godzinach szczytu,

  • w wielu krajach są dopłaty / ulgi za redukcję mocy szczytowej.

• Case study z USA: instalacja TES z lodem w przemyśle przyniosła oszczędności ok. 36,8 tys. USD rocznie przy koszcie wdrożenia ok. 215,6 tys. USD, co dało prosty okres zwrotu ok. 5–6 lat (a przy bardziej agresywnych taryfach i dopłatach nawet poniżej 5 lat).​

• Badania dla budynków biurowych w różnych klimatach pokazują okresy zwrotu 4,5–7 lat, zależnie od klimatu i struktury taryf (duże zyski tam, gdzie jest gorąco i drogie szczytowe godziny).

Eksploatacja magazynów lodu wymaga okresowego serwisu chillerów i instalacji chłodniczej, ale samo medium (woda/lód) się nie zużywa, więc nie ma kosztów wymiany „chemii” jak w bateriach Li‑ion.

Opłacalność – modele biznesowe

Gdzie bateria piaskowa ma sens ekonomiczny

Najlepsze przypadki użycia:

1. Sezonowe magazynowanie ciepła w sieciach ciepłowniczych

   • Finlandia: sand battery 1 MW/100 MWh w Pornainen pozwoliła usunąć olej opałowy z systemu i zredukować emisje CO₂ o prawie 70% dzięki wykorzystaniu taniej zielonej energii elektrycznej zamiast paliw kopalnych.

   • Ekonomia: zarabia się na zamianie drogich paliw (olej, gaz) na tańszą energię elektryczną z OZE (czasem z ujemnymi cenami) oraz na udziale w rynkach mocy i usług systemowych (regulacja częstotliwości).

2. Przemysł wysokotemperaturowy (300–600°C)

   • Piasek może dostarczać ciepło do procesów technologicznych (suszenie, wypał, parowanie), zastępując gaz lub olej.

   • Opłacalność szczególnie tam, gdzie:

     • zakład ma dostęp do taniej lub lokalnie nadmiarowej energii z OZE,

     • ma wysokie i stosunkowo stałe zapotrzebowanie na ciepło,

     • paliwa kopalne są drogie lub obłożone wysokimi opłatami emisyjnymi.

3. Rynki z dużą zmiennością cen energii

   • W systemach, gdzie występują częste godziny z bardzo niskimi lub ujemnymi cenami energii (np. Finlandia, północne Niemcy), magazyn piaskowy może ładować się wtedy i oddawać ciepło w godzinach, gdy ceny są wyższe.

W takich scenariuszach sand battery może mieć czas zwrotu rzędu kilku–kilkunastu lat, z długą żywotnością (20–30+ lat) i bardzo niskimi kosztami O&M.

Gdzie lód (ice TES) jest najlepszy

1. Duże budynki komercyjne (biurowce, galerie, kampusy)

   • Ice TES pozwala zmniejszyć moc zainstalowaną chillerów i przenieść pracę na noc, gdy energia jest tańsza.

   • Typowe wyniki:

     • redukcja kosztów energii 10–30%,

     • redukcja mocy szczytowej 20–50%,

     • okres zwrotu 4–7 lat w zależności od klimatu i taryf.

2. Systemy chłodzenia dzielnicowego (district cooling)

   • Ice TES w takich systemach może obniżać moc szczytową elektrowni chłodu i znacząco poprawiać ekonomię całego systemu.

   • Badania dla rzeczywistych sieci chłodzenia pokazują skrócenie okresu zwrotu integracji TES do ok. 5–6 lat.

3. Data center i procesy wrażliwe na temperaturę

   • Tam, gdzie chłód jest krytyczny, magazyn lodu zapewnia „bufor bezpieczeństwa” przy awarii lub piku cen – co ma dużą wartość biznesową, nawet jeśli sama oszczędność energii nie jest spektakularna.

Lód nie nadaje się do magazynowania ciepła na zimę, ani do wysokich temperatur procesowych – to bardzo precyzyjne narzędzie do zarządzania chłodem w skali dobowej.

Tabela – gdzie co działa lepiej

W jakich sytuacjach co wybrać

Wybierz baterię piaskową, jeśli:

• Masz sieć ciepłowniczą lub dużego odbiorcę ciepła (np. zakład przemysłowy) i chcesz:

  • zastąpić olej/gaz tańszą energią elektryczną z OZE,

  • gromadzić ciepło przez wiele dni / tygodni (np. nadwyżki letnie wykorzystać zimą).

• Działasz w systemie z dużą zmiennością cen energii (częste godziny z bardzo tanim lub wręcz ujemnym prądem) i możesz na tej zmienności zarabiać.

• Potrzebujesz wysokich temperatur (kilkaset stopni) do procesów przemysłowych, których nie da się sensownie uzyskać z lodu ani z klasycznej wody w zbiorniku.

W takich warunkach sand battery jest w stanie osiągnąć bardzo niski koszt jednostkowy ciepła w całym cyklu życia i stać się konkurencyjna wobec kotłów gazowych czy olejowych.

Wybierz magazyn lodu, jeśli:

• Twoim głównym problemem jest chłodzenie, a nie ogrzewanie – np. duży biurowiec, centrum handlowe, kampus uczelni, szpital, data center.

• Płacisz wysokie opłaty za moc szczytową oraz masz wyraźnie zróżnicowane taryfy (drogi dzień, tania noc) – tu lód świeci pełnym potencjałem.

• Potrzebujesz stosunkowo krótkiego okresu zwrotu (4–7 lat) i chcesz wykorzystać istniejące chillery lub wymienić je na mniejsze (niższy CAPEX na sam chłód).

• Działasz w cieplejszym klimacie, gdzie dominują koszty chłodzenia, a nie ogrzewania – tam bateria piaskowa praktycznie nie będzie miała do czego „oddawać” ciepła.

Kluczowe wnioski praktyczne

• Nie są to rozwiązania konkurencyjne „łeb w łeb”, tylko narzędzia do innych zadań:

  • piasek – długotrwałe, tanie magazynowanie ciepła (głównie ogrzewanie i procesy),

  • lód – dzienne przesuwanie chłodu i redukcja mocy szczytowej w klimatyzacji.

• Pod względem kosztu jednostkowego magazynowanej energii oba rozwiązania mogą być bardzo tanie, ale:

  • piasek wygrywa przy dużych pojemnościach i długim czasie magazynowania ciepła,

  • lód wygrywa tam, gdzie liczy się krótkoterminowe przesunięcie godzin pracy chillerów i szybki zwrot z inwestycji.

• Klucz do opłacalności to zawsze lokalny kontekst:

  • profile zapotrzebowania na ciepło/chłód,

  • ceny paliw i energii elektrycznej, struktura taryf,

  • dostępność sieci ciepłowniczej lub chłodzenia dzielnicowego,

  • polityka dotacji i opłat emisyjnych.
